در قلب تپنده هر صنعت مدرن، از نیروگاههای عظیم برق گرفته تا کارخانههای پیچیده تولیدی، شبکهای دقیق و قابل اعتماد از تجهیزات الکتریکی در حال کار است. پایداری، ایمنی و بهرهوری این شبکهها به طور مستقیم به توانایی ما در اندازهگیری و کنترل دقیق پارامترهای الکتریکی، به ویژه جریان، بستگی دارد. در این میان، ترانس جریان صنعتی (Industrial Current Transformer) به عنوان یکی از حیاتیترین و بنیادیترین قطعات، نقشی بیبدیل ایفا میکند. این تجهیزات نه تنها امکان اندازهگیری جریانهای بسیار بالا را با ابزارهای استاندارد فراهم میکنند، بلکه به عنوان چشم بیدار سیستمهای حفاظتی، از تجهیزات گرانقیمت در برابر خطاهای مخرب محافظت مینمایند. شرکت آریا مبدل توس با درک عمیق این مسئولیت و با تکیه بر دانش فنی روز، تجربه چندین ساله و تعهد به کیفیت، به عنوان یکی از پیشگامان در زمینه تولید و طراحی ترانس جریان صنعتی در ایران شناخته میشود. این مقاله به بررسی جامع فرآیندهای تخصصی طراحی، تولید، و اهمیت استراتژیک این محصول در صنعت برق میپردازد و جایگاه ویژه آریا مبدل توس را در این عرصه روشن میسازد.
ترانس جریان صنعتی چیست و چرا حیاتی است؟
برای درک اهمیت کاری که در آریا مبدل توس انجام میشود، ابتدا باید با ماهیت و کاربرد این قطعه کلیدی آشنا شویم. ترانس جریان صنعتی یا CT، نوعی ترانسفورماتور ابزار دقیق است که برای تبدیل جریانهای بالا در یک مدار به جریانهای پایینتر و قابل اندازهگیری طراحی شده است.
تعریف و اصول کار ترانس جریان
یک ترانسفورماتور جریان اساساً از دو سیمپیچ تشکیل شده است: سیمپیچ اولیه و سیمپیچ ثانویه. سیمپیچ اولیه، که معمولاً تنها از یک یا چند دور هادی ضخیم تشکیل شده، به صورت سری در مداری که جریان آن باید اندازهگیری شود قرار میگیرد. این جریان بالا، یک میدان مغناطیسی قوی در هسته آهنی ترانسفورماتور القا میکند. سیمپیچ ثانویه با تعداد دور بسیار بیشتر، این میدان مغناطیسی را به یک جریان بسیار کوچکتر (معمولاً 1 یا 5 آمپر) تبدیل میکند که متناسب با جریان اولیه است. این جریان ثانویه سپس به تجهیزات اندازهگیری مانند آمپرمترها، کنتورهای برق، واتمترها یا رلههای حفاظتی متصل میشود. به این ترتیب، میتوان با ایمنی کامل و با استفاده از تجهیزات استاندارد، جریانی به بزرگی هزاران آمپر را با دقت فوقالعاده بالا مانیتور کرد.
نقش حیاتی ترانسهای جریان در صنعت برق
اهمیت یک ترانس جریان صنعتی باکیفیت، که تخصص اصلی آریا مبدل توس است، در دو حوزه اصلی خلاصه میشود:
- اندازهگیری (Metering): در سیستمهای توزیع و انتقال برق، فروش انرژی بر اساس اندازهگیری دقیق مصرف صورت میگیرد. هرگونه خطا در ترانس جریان مورد استفاده در کنتورها میتواند منجر به ضررهای مالی هنگفت برای تولیدکنندگان یا مصرفکنندگان برق شود. بنابراین، استفاده از یک ترانس جریان صنعتی با کلاس دقت بالا، برای صدور صورتحسابهای دقیق و عادلانه ضروری است.
- حفاظت (Protection): در صورت بروز خطا در شبکه، مانند اتصال کوتاه، جریان مدار به شدت افزایش مییابد. رلههای حفاظتی باید این افزایش جریان را در کسری از ثانیه تشخیص داده و فرمان قطع را به کلیدهای قدرت (Circuit Breakers) صادر کنند. ترانس جریان صنعتی وظیفه دارد این جریان خطا را با دقت و بدون اشباع شدن به رله منتقل کند. عملکرد نادرست یا تأخیر در عملکرد ترانس حفاظتی میتواند به آسیبهای فاجعهبار به ترانسفورماتورهای قدرت، ژنراتورها و سایر تجهیزات گرانقیمت شبکه منجر شود.
فرآیند تولید و طراحی ترانس جریان در آریا مبدل توس: تلفیق هنر و مهندسی
تولید یک ترانس جریان صنعتی که بتواند در شرایط سخت صنعتی، سالها با دقت و قابلیت اطمینان بالا کار کند، فرآیندی چندمرحلهای و بسیار دقیق است. در آریا مبدل توس، این فرآیند از مشاوره اولیه تا تست نهایی محصول با وسواس و تخصص بالایی دنبال میشود.
مرحله اول: مشاوره و نیازسنجی دقیق از مشتری
هر پروژه با یک جلسه مشاوره فنی آغاز میشود. کارشناسان مجرب آریا مبدل توس با درک کامل نیازهای مشتری، پارامترهای کلیدی پروژه را استخراج میکنند. این پارامترها شامل موارد زیر است:
- سطح ولتاژ شبکه: فشار ضعیف (LV) یا فشار متوسط (MV).
- نسبت تبدیل (Ratio): نسبت جریان اولیه به جریان ثانویه (مثلاً 100/5 آمپر).
- کلاس دقت (Accuracy Class): برای کاربردهای اندازهگیری (مانند 0.2, 0.5, 1) یا حفاظتی (مانند 5P10, 10P20).
- توان خروجی یا بار (Burden): حداکثر توانی که ترانس میتواند به تجهیزات متصل به ثانویه خود تحویل دهد (بر حسب ولت-آمپر VA).
- شرایط محیطی: دما، رطوبت و ارتفاع از سطح دریا.
- نوع ساختار: حلقوی (Toroidal)، پنجرهای (Window-type) یا بوشینگی (Bushing-type).
این مرحله تضمین میکند که طراحی ترانس جریان دقیقاً منطبق بر نیازهای فنی و عملیاتی مشتری خواهد بود.
مرحله دوم: طراحی مهندسی با نرمافزارهای پیشرفته
پس از مشخص شدن نیازها، تیم مهندسی آریا مبدل توس با استفاده از نرمافزارهای شبیهسازی پیشرفته، فرآیند طراحی ترانس جریان صنعتی را آغاز میکند. در این مرحله، محاسبات دقیقی برای تعیین ابعاد هسته، تعداد دور سیمپیچهای اولیه و ثانویه، قطر سیم و نوع عایقبندی انجام میشود. شبیهسازیهای مغناطیسی و حرارتی به مهندسان این امکان را میدهد که رفتار ترانس را در شرایط عادی و شرایط خطا پیشبینی کرده و از اشباع نشدن هسته در جریانهای بالا و همچنین از افزایش بیش از حد دما اطمینان حاصل کنند. این رویکرد مدرن در طراحی، کیفیت و پایداری محصول نهایی را تضمین میکند.
مرحله سوم: انتخاب مواد اولیه با بالاترین کیفیت
کیفیت یک ترانس جریان صنعتی به طور مستقیم به کیفیت مواد اولیه به کار رفته در آن بستگی دارد. آریا مبدل توس در این زمینه هیچگونه مصالحهای را نمیپذیرد:
- هسته مغناطیسی: از مرغوبترین ورقهای فولاد سیلیکونی با نفوذپذیری بالا و تلفات پایین یا در موارد خاص از هستههای نانوکریستال برای دستیابی به بالاترین دقت استفاده میشود.
- سیمپیچها: سیمهای مسی با درجه خلوص بالا و پوشش لاک عایقی استاندارد به کار میروند تا تلفات اهمی به حداقل رسیده و مقاومت در برابر حرارت افزایش یابد.
- عایقبندی: از بهترین مواد عایقی مانند رزین اپوکسی (برای ترانسهای فشار متوسط) و پلیمرهای مهندسی (برای ترانسهای فشار ضعیف) استفاده میشود تا مقاومت الکتریکی و مکانیکی فوقالعادهای در برابر ولتاژهای بالا و تنشهای محیطی ایجاد شود.

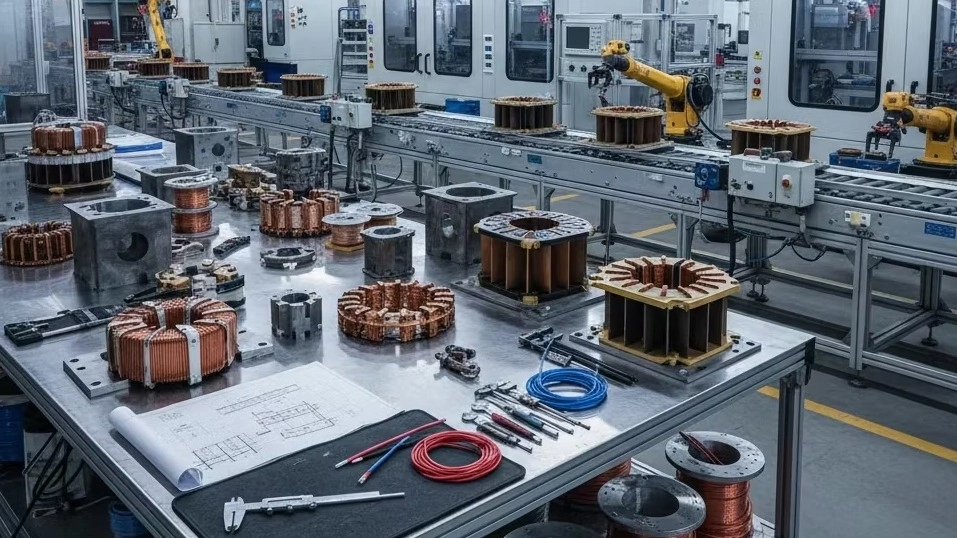

مرحله چهارم: تولید و مونتاژ دقیق تحت نظارت متخصصان
خط تولید آریا مبدل توس مجهز به ماشینآلات مدرن برای پیچش سیمپیچها، مونتاژ هسته و قالبگیری است. فرآیند پیچش سیمپیچ ثانویه با دقت میکرومتری انجام میشود، زیرا هرگونه خطا در تعداد دور یا توزیع سیمپیچ میتواند کلاس دقت ترانس جریان را تحت تأثیر قرار دهد. برای ترانسهای فشار متوسط، فرآیند تزریق و پخت رزین اپوکسی تحت خلاء (APG) انجام میشود تا هرگونه حباب هوا از ساختار عایقی حذف شده و از وقوع پدیده تخلیه جزئی (Partial Discharge) جلوگیری شود. این تکنیک، عمر و قابلیت اطمینان ترانس جریان صنعتی را به شدت افزایش میدهد.
مرحله پنجم: کنترل کیفیت و تستهای جامع آزمایشگاهی
هیچ محصولی از آریا مبدل توس بدون گذراندن آزمایشهای دقیق و سختگیرانه از کارخانه خارج نمیشود. آزمایشگاه کنترل کیفیت این شرکت مجهز به تجهیزات پیشرفتهای است که قادر به انجام تمامی تستهای روتین و تایپ مطابق با استانداردهای بینالمللی نظیر IEC 61869-2 میباشد. این تستها عبارتند از:
- تست نسبت تبدیل و پلاریته: برای اطمینان از صحت نسبت تبدیل و جهت صحیح جریان ثانویه.
- تست خطای جریان و زاویه فاز: برای تعیین و تأیید کلاس دقت ترانس.
- تست مقاومت سیمپیچ.
- تستهای عایقی: شامل تست ولتاژ بالا (Hi-Pot) و تست تخلیه جزئی برای اطمینان از کیفیت عایقبندی.
- تست ضریب حد دقت (ALF): برای ترانسهای حفاظتی جهت اطمینان از عملکرد صحیح در هنگام خطا.
این تعهد به کنترل کیفیت، تضمینکننده عملکرد بینقص هر ترانس جریان صنعتی تولید شده در آریا مبدل توس است.
انواع ترانسهای جریان صنعتی تولیدی در آریا مبدل توس
آریا مبدل توس با توانمندی بالای خود در طراحی و تولید ترانس جریان، سبد کاملی از محصولات را برای پاسخگویی به نیازهای متنوع صنایع مختلف ارائه میدهد:
ترانس جریان فشار ضعیف (LV Current Transformers)
این دسته از ترانسها برای استفاده در تابلوهای توزیع، مراکز کنترل موتور (MCC) و سیستمهای مدیریت انرژی در ولتاژهای زیر 1000 ولت طراحی شدهاند. محصولات آریا مبدل توس در این رده شامل انواع حلقوی، باسبار (Busbar-type) و پنجرهای با بدنههای پلیمری مقاوم در برابر حرارت و ضربه میباشند.
ترانس جریان فشار متوسط (MV Current Transformers)
این ترانسها که در پستهای برق، تابلوهای کمپکت و سلولهای کلیدزنی (Switchgear) تا ولتاژ 36 کیلوولت به کار میروند، دارای ساختار بسیار مستحکمتری هستند. تولید ترانس جریان در این سطح ولتاژ در آریا مبدل توس با استفاده از تکنولوژی تزریق رزین اپوکسی انجام میشود که بالاترین سطح ایمنی و پایداری را در برابر شرایط سخت محیطی و تنشهای الکتریکی فراهم میکند.
ترانسهای جریان خاص (Specialized Current Transformers)
علاوه بر محصولات استاندارد، تیم مهندسی آریا مبدل توس توانایی طراحی و تولید ترانس جریان صنعتی خاص را نیز داراست:
- ترانس جریان کور بالانس (CBCT): برای تشخیص جریانهای نشتی به زمین و حفاظت از افراد و تجهیزات (حفاظت ارت فالت).
- ترانس جریان دو تکه (Split-Core): طراحی شده برای نصب آسان بر روی کابلها یا باسبارهای موجود بدون نیاز به قطع مدار.
- ترانس با چند نسبت تبدیل (Multi-Ratio): دارای چندین خروجی در سیمپیچ ثانویه برای ایجاد انعطافپذیری در کاربردهای مختلف.
چرا آریا مبدل توس را برای ترانس جریان صنعتی انتخاب کنیم؟
انتخاب تأمینکننده مناسب برای یک قطعه حیاتی مانند ترانس جریان صنعتی، تصمیمی استراتژیک است. آریا مبدل توس با ارائه مزایای رقابتی منحصربهفرد، خود را به عنوان بهترین انتخاب برای صنایع ایران مطرح کرده است:
- تخصص و تجربه عمیق: سالها تمرکز بر تولید و طراحی ترانس جریان، دانشی انباشته و تجربهای گرانبها را برای این شرکت به ارمغان آورده است.
- کیفیت بدون مصالحه: از انتخاب مواد اولیه تا تست نهایی، تعهد به کیفیت در تمامی مراحل تولید جاری است. محصولات آریا مبدل توس برای عملکرد طولانیمدت و قابل اعتماد طراحی شدهاند.
- سفارشیسازی و انعطافپذیری: توانایی طراحی ترانس جریان دقیقاً مطابق با نیازهای فنی هر پروژه، یکی از بزرگترین نقاط قوت این شرکت است.
- پشتیبانی فنی و خدمات پس از فروش: کارشناسان آریا مبدل توس همواره آماده ارائه مشاوره فنی و پشتیبانی به مشتریان، قبل و بعد از خرید هستند.
- قیمت رقابتی و ارزش آفرینی: با بهینهسازی فرآیندهای تولید و حذف واسطهها، این شرکت موفق به ارائه محصولاتی با بالاترین کیفیت و قیمت رقابتی شده است. خرید از آریا مبدل توس یک سرمایهگذاری در ایمنی و پایداری شبکه برق شماست.
نتیجهگیری: آریا مبدل توس، شریک قابل اعتماد شما در صنعت برق
در دنیای پیچیده و پرسرعت امروز، دقت و قابلیت اطمینان در صنعت برق حرف اول را میزند. ترانس جریان صنعتی به عنوان یک جزء کلیدی، نقشی غیرقابل انکار در دستیابی به این اهداف دارد. شرکت آریا مبدل توس با تکیه بر تیمی متخصص، فناوری پیشرفته و تعهدی راسخ به کیفیت، خود را به عنوان یک تولیدکننده و طراح طراز اول در حوزه تولید ترانس جریان صنعتی در ایران تثبیت کرده است. انتخاب محصولات این شرکت، به معنای انتخاب آرامش خاطر، ایمنی و بهرهوری برای سیستمهای الکتریکی شماست.
برای دریافت مشاوره تخصصی، استعلام قیمت و سفارش انواع ترانس جریان صنعتی متناسب با نیاز خود، همین امروز با کارشناسان ما در وبسایت «آریا مبدل توس» تماس حاصل فرمایید و کیفیت و مهندسی ایرانی را در بالاترین سطح تجربه کنید.
