"VAPER" (VA) kavramını kodlamak: Transistördeki yük neden?
Uyumsuzluğun tehlikeli sonuçları: basit bir hatanın ötesinde
- Gerçek yük CT'nin nominal yükünden daha fazlası: Bu en tehlikeli senaryo. Normal şartlar altında, sorun olmayabilir, ancak hata anında, çekirdeğin başlangıç akışını doyurabilir. Koruyucu röle, hata akışını gerçek değerden çok daha az görür, hiç çalışmaz veya yüksek gecikme ile çalışır. Sonuç? Güç transformatörlerine, jeneratörlere, kablolara ve diğer pahalı ağ ekipmanlarına ciddi hasar.
- Gerçek yük, CT'nin nominal yükünden çok daha az: Bu durumda, güvenlik tehlikeye girmese de, daha büyük ve daha pahalı bir transistörün maliyetini hiçbir sebepten ötürü ödediniz. Bu sağlıksız seçim, artan proje maliyetlerine yol açar ve güç tahtasında daha fazla alan işgal eder.
Standart çözümler yeterli olmadığında: özel bir trans -akış yapmanız gerekiyor
- BT ve kontrol panelleri arasındaki yüksek mesafe: Büyük endüstriyel tesislerde, elektrik direklerinde veya enerji santrallerinde, rölelerin bulunduğu kontrol odasına monte edilen BT mesafesi on veya yüzlerce metreye ulaşabilir. Bu uzun kabloların direnci, ilk hesaplamalarda görülmesi gereken BT'ye önemli bir yük getirir.
- Birden çok aygıtın BT'ye bağlanması: Bazı tasarımlarda, koruyucu bir röle, dijital metre, analog amp ve bir dönüştürücü beslemenin trans -akım görevi. Bu cihazların toplam yükü 85VA veya 120VA gibi standart olmayan bir sayı olabilir. Karmaşık koruma sistemleri: Diferansiyel koruma gibi gelişmiş koruyucu tasarımlar, CT spesifikasyonlarının ağın iki veya daha fazla noktasına doğru uyarlanmasını gerektirir. Bu durumlarda, özel bir VA trans -akışının inşası, uygun çalışmayı elde etmek için bir gerekliliktir.
- Optimizasyon ve yedek projeler: Eski bir sistemi yükselterken, artık üretilmeyen standart olmayan akım trans -transit transduses ile karşılaşabilirsiniz. Bu durumda, tek yolu eski parçayı doğru bir şekilde değiştirmek için siparişinize 1 ila 2V akım geçiş oluşturmaktır.

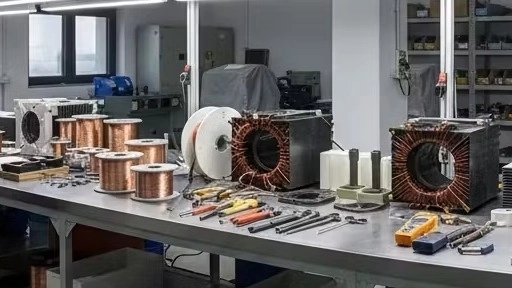

Siparişinize 1 ila 2 voltamper geçiş oluşturmak için huş dönüştürücünün aria mühendislik süreci
Birinci Adım: Teknik tavsiye ve ihtiyaçların dikkatli analizi
- Her bir ikincil ekipmanın tam yükü nedir? (Röle, metre, vb.)
- CT ve ekipman arasındaki kablo ilişkisinin uzunluğu ve çapraz bölümü nedir?
- Ölçüm ve koruma sınıfı için gereken hassasiyet nedir?
- Kurulum sitesinde mümkün olan maksimum kısa devre akımı?
İkinci Adım: Mühendislik Tasarımı ve Çekirdek Hesaplamalar
- Bakım Çapraz Bölüm Hesaplama: Koruyucu sınıf için gereken gerekli voltaj ve diz noktasına dayanarak, manyetik çekirdek çapraz bölümü hiçbir koşulda, en yüksek hatada bile, çekirdek koruma çekirdekleri için doyurulmayacak şekilde hesaplanır, doygunluk alanındaki çekirdek davranışları daha önemlidir.
- Birincil ve ikincil turların sayısını hesaplayın: Kesin dönüşüm ve doğruluk sınıfını elde etmek için bobin sayısı hesaplanır ve tasarlanır.
Üçüncü Adım: Üstün hammadde seçimi ve doğru üretim
- Bobinler: Saf bakır, ısıya bağlı ısıya oldukça dirençli olan bir ısıtma yalıtım lake f veya h ile kullanılır. İzolasyon: Katmanlar arasında ve birincil ve ikincil bobinler arasında yalıtım için en iyi yalıtım malzemeleri tam elektrik güvenliğini sağlamak için kullanılır. Bobinler, kısa devrenin neden olduğu ciddi dinamik kuvvetlere dirençli olacak şekilde tamamen monte edilmiştir.
Dördüncü Adım: Kapsamlı Kalite Kontrol Testleri ve
- Test Testi ve Doğruluk Hatası: Tanımlanan doğruluk sınıfındaki transformatör performansının doğruluğunu sağlamak için.
- Yüksek voltaj testi (Hi-Pot): Yalıtım sisteminin gücünü doğrulamak için.
- Diz nokta testi (koruma çekirdekleri için): İkincil: Bağlantıların kalitesini kontrol etmek için.
Bu işlem, teslimat ürününün tam olarak 1 ila 2 voltamper geçişini kaydettiğiniz şey olduğunu garanti eder.
Özel BT'niz için neden ARIA Dönüştürücü ilk tercih?
- Merkezi Uzmanlık: Elektrikli ekipmanların genel satıcısı değiliz. Uzmanlığımız özel transformatörlerin tasarımı ve üretimidir.
- Mükemmel esneklik: Siparişinize 5 ila 5V geçiş transformatörü oluşturma yeteneğimiz, ürünü daha az ve daha fazla değil, teknik ihtiyaçlarınıza göre almanızı sağlar. Buna ihtiyacınız var ve daha büyük ve daha pahalı transdigentler satın almaktan kaçınmanız gerekiyor.
- Garantili kalite: Yüksek kaliteli hammaddeler kullanmak ve% 100 ürünlerde tam testler yapmak, hayal gücünüzü uzun vadeli ve güvenilir projeden yapacaktır.
- To.
Sonuç: Özel doğruluk, akıllı çözüm
Hassas elektrik projelerinde doğruluk ve güvenlik uzlaşması masada bir seçenek değildir. Uygunsuz bir akış transistörü seçmek, onarılamaz mali kayıplara yol açabilir ve sistemin toplam istikrarını tehlikeye atabilir. Standart çözümler standart uygulamalar için uygundur, ancak özel ihtiyaçlarınız için belirli bir çözüme ihtiyacınız vardır. Aria Converter Birch, 1 ila 2V'lik özel geçiş hizmetleri sağlayarak, bu boşluğu doldurarak, bu boşluğu doldurarak ve proje mühendislerine ve yöneticilerine ölçüm ve koruma sistemlerinin ihtiyaçları için sağlam, doğru ve tamamen uyumlu bir temel oluşturduğunu garanti ederek.
Ücretsiz teknik tavsiye, proje ihtiyaçları analizi ve özel tabanlı yük için sipariş siparişi için bugün ARIA Converter web sitesindeki uzman uzmanlarımızla iletişime geçin ve İran mühendisliğinin kalitesini ve doğruluğunu yaşayın.
